Consideraciones de Hardware

Tipos de Redes

Métodos de Acceso

Acceso aleatorio:
Cualquier usuario puede transmitir en cualquier momento si tiene el medio disponible.

Acceso determinístico:
Cada usuario tiene oportunidad de transmitir dependiendo de un criterio rotatorio

Acceso por contención aleatorio o no determinístico

• Usan topología Bus
• Utilizan el sistema bordaste
• Sigue el principio de escuchar antes de hablar
• Por ejemplo radio frecuencias
• El más común es CSAMA Acceso Múltiple Sensible a la Portadora

CSMA/CD

• Sensar el medio para saber cuando acceder.
• Método que evita o previene colisiones
• Si hay colisión se deja de transmitir

CSMA/CA

Es un proceso realizado en tres fases realizado por el

• Escuchar para ver si la red esta libre
• Transmitir el dato
• Esperar reconocimiento del receptor

Tipos de Protocolo de Red

IPX/SPX: Internetwork Packet Exchange es un protocolo de Novell que interconecta redes que usan clientes y servidores Novell Netware. Esta orientado a paquetes y no orientado a conexión (esto es, no requiere que se establezca una conexión antes de que los paquetes se envíen a su destino).

NetBIOS: Network Basic Input/Output System es un programa que permite que se comuniquen aplicaciones en diferentes ordenadores dentro de una LAN. Se usa en redes con topologías Ethernet y token ring. No permite un mecanismo de enrutamiento por lo que no es adecuado para redes de área extensa MAN. NetBIOS puede actuar como protocolo orientado a conexión o no.

NetBEUI: NetBIOS Extended User Interface o Interfaz de Usuario para NetBIOS es una versión mejorada de NetBIOS que sí permite el formato o arreglo de la información en una transmisión de datos.
Es actualmente el protocolo predominante en las redes Windows NT, LAN Manager y Windows para Trabajo en Grupo.Aunque NetBEUI es la mejor elección como protocolo para la comunicación dentro de una LAN

AppleTalk: Es el protocolo de comunicación para ordenadores Apple Macintosh y viene incluido en su sistema operativo, de tal forma que el usuario no necesita configurarlo. Existen tres variantes de este protocolo:
LocalTalk. La comunicación se realiza a través de los puertos serie de las estaciones. La velocidad de transmisión es pequeña pero sirve por ejemplo para compartir impresoras.
Ethertalk. Es la versión para Ethernet. Esto aumenta la velocidad y facilita aplicaciones como por ejemplo la transferencia de archivos.
Tokentalk. Es la versión de Appletalk para redes Tokenring.

TCP/IP: Es realmente un conjunto de protocolos, donde los más conocidos son TCP (Transmission Control Protocol o protocolo de control de transmisión) e IP (Internet Protocol o protocolo Internet). Dicha conjunto o familia de protocolos es el que se utiliza en Internet.

Protocolos

1. Protocolo de contención simple: Solo puede transmitir desde una ubicación al mismo tiempo, la información que transforma paquetes que son enviados sin revisar si el canal esta libre.

2. Protocolo de control de transmición: Asegura los paquetes de información que no contengan errores al ser enviados abriendo aplicaciones como http.

3. Protocolo de paso de testigo (token): Es un paquete con un contenido especial que permite transmitir al destinatario que posee el token. Cuando una estación necesita transmitir el destino o token va circulando por toda la red cuando una estación transmite debe pasar el token a la siguiente estación.

4.Protocolo de barrido o poleo: Una unidad de procesamiento inicia el barrido o poleo a las unidades de recolección. El receptor es al que haya solicitado la información o a quien vaya dirigido.

DEFINICIONES

Protocolo: Es un metodo establecido de intercambiar datos en Internet./ Es un método por el cual dos ordenadores acuerdan comunicarse en una red.

CSMA: Carrier Sense Multiple Access (Acseso Multiple por detección de Portadora) evita que dos host (computadores conectados a la red) hablen al mismo tiempo.

CSMA/CD: Carrier Sense Multiple Access with Collision Detection (Acseso Multiple por detección de Portadora con Detección de Colisiones) tecnica usada en redes Ethernet para mejorar sus prestaciones "escuchar antes de transmitir" es decir cuando en nodo desea enviar datos primero debe determinar si los medios de red estan ocupados o no.

CSMA/CA: Carrier Sense Multiple Access with Collision Avoidance (Acseso Multiple por detección de Portadora con Evasión de Colisiones) es un protocolo de control de redes de bajo nivel que permite que múltiples estaciones utilicen un mismo medio de transmisión.

Topología Árbol

Topología de Árbol

1. Tiene un nodo de enlace troncal ocupado por un hub o un switch.
2. Permite conectar mas dispositivos gracias a concentradores secunarios.
3. soporta la multitud de software y hardware.
4. Si se viene abajo el segmento principal, todo el segmento se viene abajo.

Topología Anillo

Topología en Anillo

1. Cada estación esta conectada a la siguiente y la ultima esta conectada a la primera.
2. Cada receptor tiene un receptor y un transmisor que hace la funcion de repetidor, pasando la señal a la siguiente estación.
3. Pasa recogiendo y entregando paquetes de información que evitan perdidas.
4. Tiene fluidez de datos, facilidad de configuración así como también lentitud en la transferencia de datos

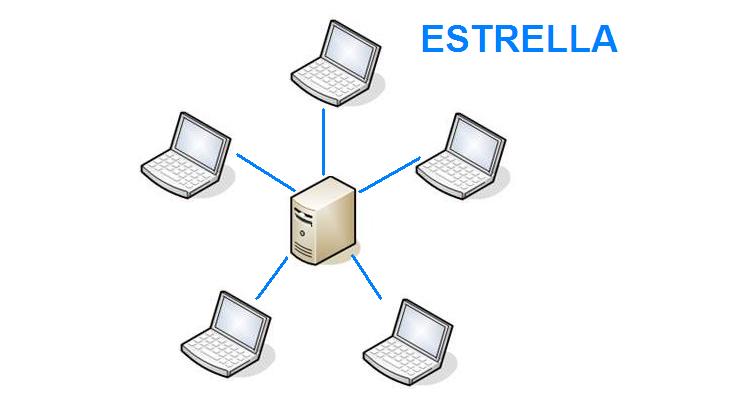

Topología Estrella

Topología Estrella

1. Las estaciones estan conectadas directamente a un punto central y las comunicaciones se hacen a través de éste.
2. Si el nodo central falla toda la red se desconecta.
3. Tiene un nodo central activo que normalmente previene problemas.
4. Se utiliza sobre todo para redes locales

Topología Bus

Topología Bus

1. Se caracteriza por tener un único canal de comunicaciones al cual se conectan los diferntes dispositivos.
2. Si hay un problema en el canal usualmente degrada toda la red.
3. Es la tercera de tipologias principales.
4. Tiene facilidad de implementación y crecimiento.

Topología Híbrida

Topología Híbrida

1. Usa una combinación de dos o más topologías distintas.
2. Siempre se produce cuando se conectan dos topologías de red básicas.
3. Si un solo equipo falla no afecta al resto de la red.
4. Normalmente se utilizan dos tipos de topología híbridas: tipología estrella-bus y estrella-anillo
